Swf渲染之——文件结构

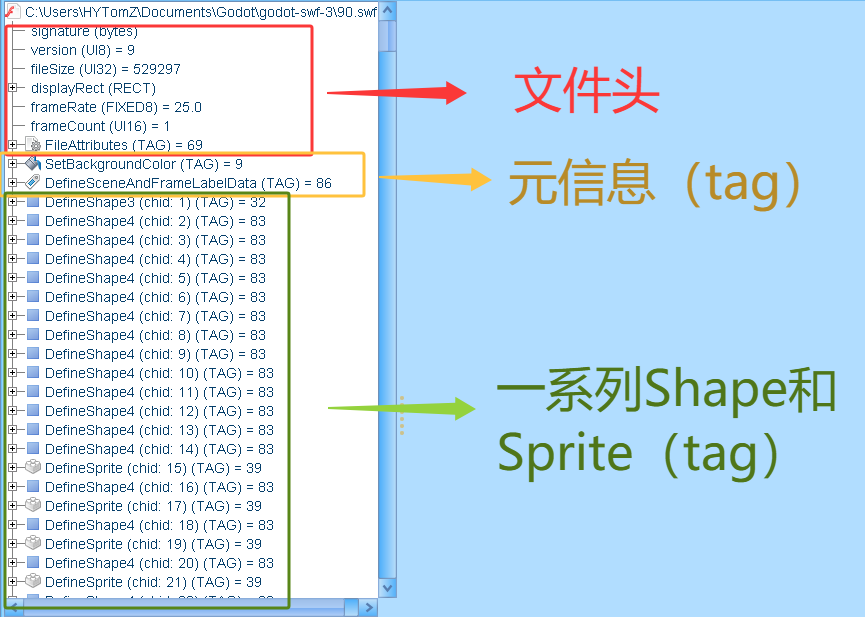

上一节我们下载了Swf文件，现在我们来尝试阅读它，使用ffd(JPEXS Free Flash Decompiler)来打开这个文件，我们可以看到Swf文件的结构如下：

其中有

• 形状：Swf文件中最重要的元素之一，主要用于存储矢量图形数据。形状可以是简单的几何图形，也可以是复杂的重叠元素
• 变形形状：一类特殊的形状，内部有开头和结尾两份矢量数据，在精灵的引用中，通过设置ratio字段来控制变形进度，示例swf中没有这类形状
• 精灵：Swf文件中另一个重要的元素，主要用于存储动画数据。精灵本身不存储图形数据，而是通过引用形状和其他元素来实现动画效果，内部有独占的帧序列
• 图像：一些位图数据，可用于形状的内部填充
• 帧和场景：定义了swf文件在默认直接播放时，渲染的动画帧序列，在这个swf例子中，只有一个空白帧
• 其他：一些其他元素，比如定义背景的颜色，不同场景的起始帧，精灵的名称等
• 脚本：没啥好说的，配合脚本，swf文件就能成为一个完整的程序，但本专栏暂不涉猎

对于大部分开发者来说，这样理解足够了，但是我们为了解读swf，必须换一个角度，点击右上角的16进制转储

我们可以看到这样的画面

文件头

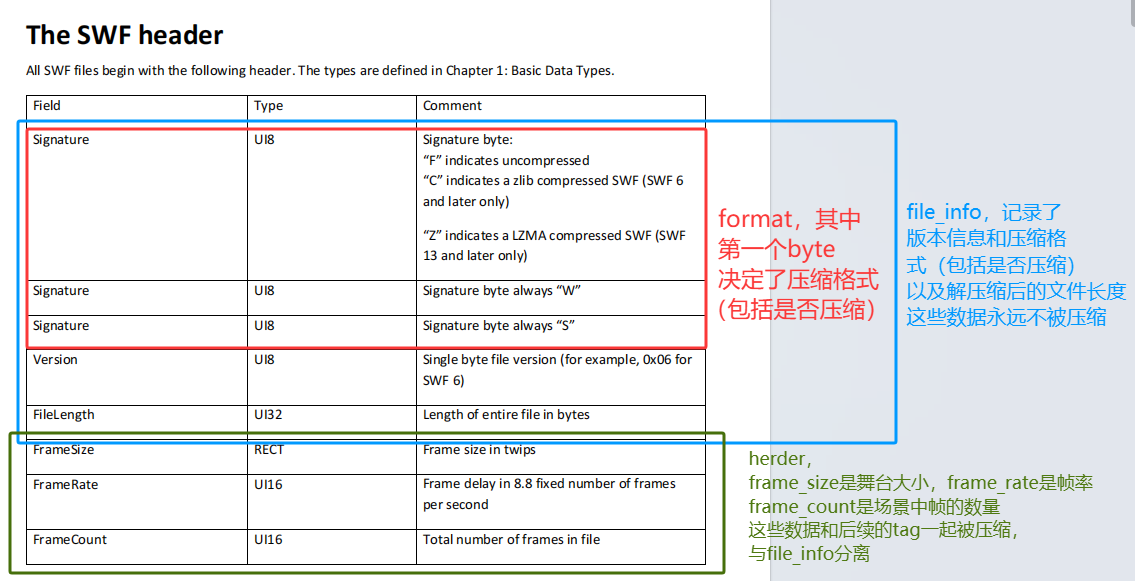

可以发现，swf文件内部首先是几条header信息，被称为文件头，但是在具体的读取的时候，需要注意文件头是被分割的，format，version，file_length被我称为SwfFileInfo，frame_size，frame_rate，frame_count被我称为SwfHeader，如图

其中

• format：文件格式，在官方文档中，被定义为3个Signature，每个Signature都是一个UI8，即一个无符号字节，存储一个字符。这里最重要的是第一个Sig，标志了这个swf的压缩信息

  • 'F'：表示文件是未压缩的
  • 'C'：表示文件是使用Zlib压缩的
  • 'Z'：表示文件是使用LZMA压缩的

  后面的两个则永远是'W'和'S'，不重要

• version：版本号，也是UI8，直接存储数值而不是字符，0x06表示第6版

• file_length：文件长度，UI32，存储文件的总字节数，用于和解压之后的文件长度进行对比，验证文件是否完整

• frame_size：帧大小，RECT¹，存储帧的宽度和高度，单位是Twips，1 像素 = 20 Twips

• frame_rate：帧率，UI16，存储帧率，单位是帧/秒

• frame_count：舞台帧数，UI16

标签

之后就是元信息标签和一系列定义标签，这些标签都继承于Tag，符合Tag的基本格式。

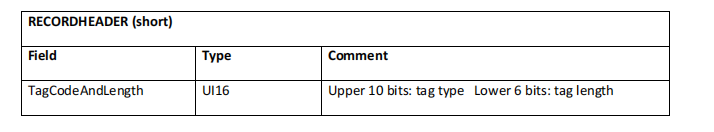

在官方定义中，Tag是一个基类，每个Tag都有一个Header，定义如下

要注意，虽然TagTagCodeAndLength看起来像两个字段，但是存储方式是UI16，必须一次读完然后移位操作，这是因为swf使用小端序，在硬盘中低位在前

• TagCode：高10位，表示标签的类型
• TagLength：低6位，表示标签的长度
• 然后是一个假想的TagData：标签的具体数据，长度是TagLength，单位是字节，在不同的Tag中对应不同的具体字段

聪明的小伙伴肯定会想：这6位的TagLength也太短了，最多也就63，tag一大不就无法描述了么？

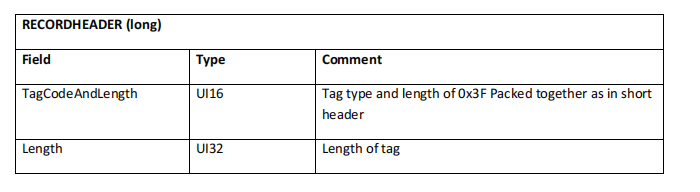

所以！SWF的Tag Header还有另一种格式！如下：

这种长类型有一个专门的Length字段，UI32，能存储整整2GB的标签长度。

SetBackgroundColorTag

让我们来实战演练一下吧，让我们看看第二个²Tag在16进制下长什么样子：

一串16进制数字， 43 02 99 99 99

其中 43 02 是 Header部分，由于swf用的是小端序，所以真实的值为 02 43

换算成二进制就是 0000 0010 0100 0011

高10位换算回10进制是9，也就是SetBackgroundColorTag的枚举值

低十位换算成10进制是3，3 < 63，也就是说后面还有3个字节

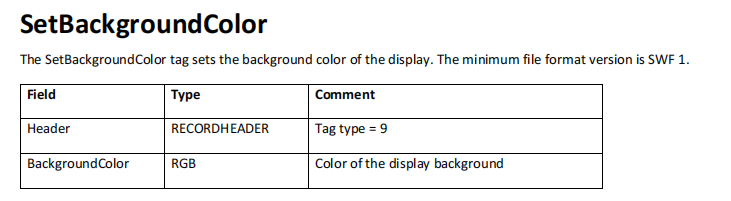

于是我们就确定了这个Tag的具体类型为SetBackgroundColorTag，先看看官方定义：

很明显，这个Tag很简单。除了TagHeader只有一个固定的RGB³值，其长度正好与之前读到的3相等。那么剩下的99 99 99也就很好理解了：

一个RGB(0x99, 0x99, 0x99)的结构体。换算成10进制，就是RGB(153, 153, 153)

看一眼FFD的结果：

果然，分毫不差！

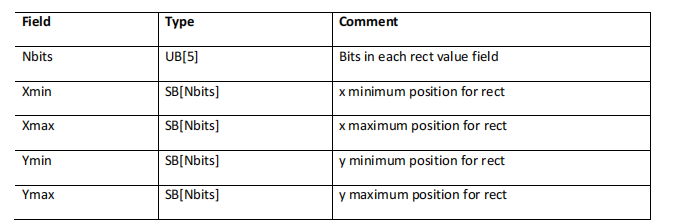

注

其中

• Nbits是一个很关键的字段，表示后续字段的bits长度。本身的长度是UB[5]，也就是5个bits
  • 如果Nbits=5，那么后续字段的bits长度就是5，Xmin，Xmax，Ymin，Ymax每一个的长度就是5，一共是20bits，加上Nbits=5，结构体的长度总共是20+5=25 bits。
  • 在示例文件中Nbits=16, 所以Xmin，Xmax，Ymin，Ymax的长度是16bits，一共是64bits，整个是64+5=69 bits
• Xmin，Xmax，Ymin，Ymax：四个SB[Nbits]，表示帧的最小和最大坐标值，单位是Twips
